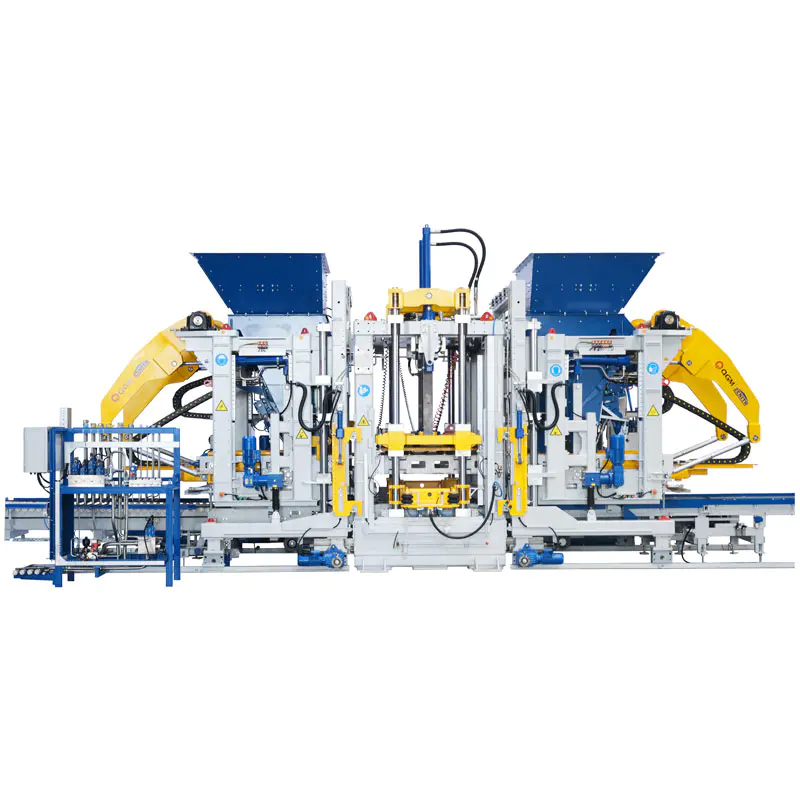

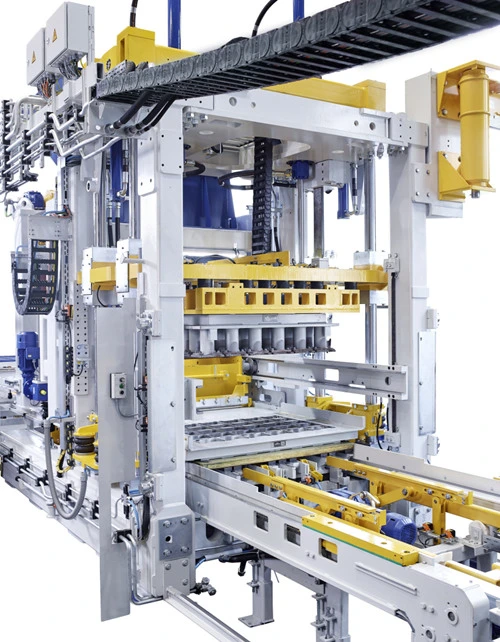

Equipamento para máquina de fazer blocos

Características do equipamento da máquina para fabricação de blocos

Mesas vibratórias duplas, oito servo motores (opcional)Máquina de blocos de nível superior

Montagem modular para facilitar a manutençãoVariedade de produtos disponíveis

Maior capacidade, melhor desempenho

Parâmetros técnicos

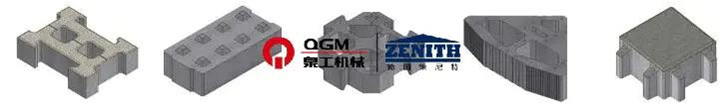

Alguns blocos podem ser feitos por ZN2000C

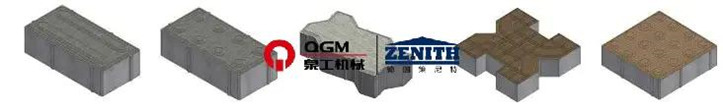

Pavimentadora:

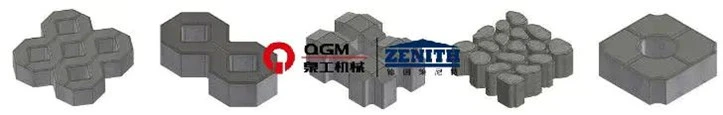

Pedra de grama:
Água Retenção Bloco:

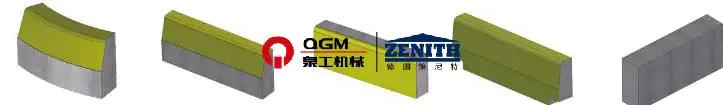

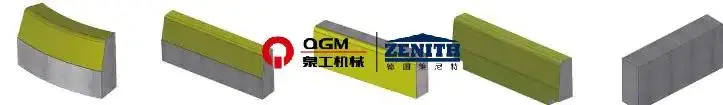

Estrada Meio-fio:

Vantagens técnicas

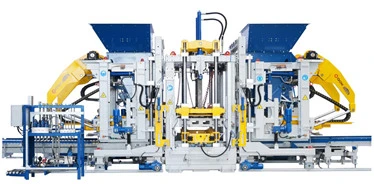

1. Quadro de design alemão avançado

A estrutura principal adota uma estrutura soldada de alta resistência projetada por A estrutura principal adota a Alemanha ZENITH estrutura de quadro soldada de alta resistência patenteada, que tem um design racional, uniforme e soldagem esteticamente agradável. Todo o quadro passa por tratamento vibratório para alívio estresse mecânico para garantir alta qualidade e estabilidade. O projeto estrutural avançado permite capacidade de expansão, com potencial para adicionar meio-fio Seção de abertura e fechamento da parede lateral do molde, seção da placa de retirada, dispositivo de inserção para núcleos de poliestireno etc.

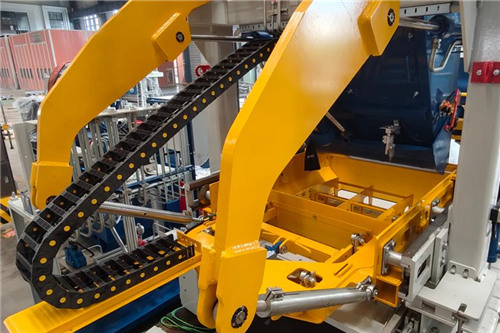

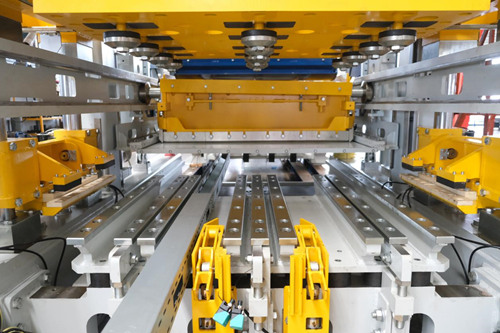

2. Sistema automático de troca rápida de molde

Quando o molde está localizado na posição principal da máquina, o sistema de elevação realiza troca automática de molde no dispositivo de troca rápida de molde. A cabeça de adulteração e o molde a estrutura será fixada automaticamente por estação pneumática, que é segura, eficiente e fácil de operar e conveniente de manter.

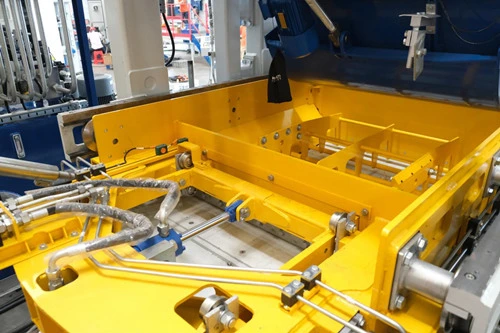

● Dispositivo Pneumático de Fixação de Moldes: Consiste em uma estrutura de suporte de molde e Grampos pneumáticos em ambos os lados. Durante os ciclos de pré-vibração e vibração principal, ajuda prenda e prenda o molde, reduzindo a vibração e obtendo o melhor efeito de vibração, enquanto prolongando a vida útil do molde.

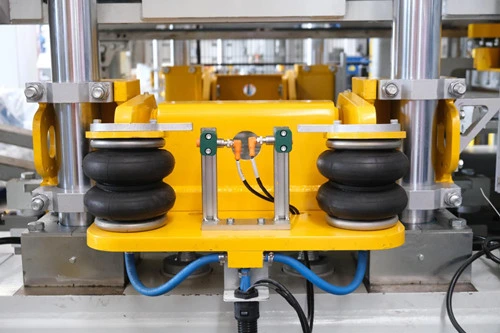

● Dispositivo pneumático de fixação da cabeça de violação: A cabeça de violação é fixada por um dispositivo de fixação com airbags, que permitem a troca fácil e rápida do cabeçote do tamper, encurtando a troca do molde tempo e também garante um encaixe preciso entre a estrutura do molde e a cabeça do tamper.
● Dispositivo elétrico de inserção de molde: O dispositivo de instalação de molde é usado para localizar o molde máquina principal e remova-os usando um porta-moldes elétrico. O suporte do molde é adequado para a maioria dos moldes do mercado. Outros moldes especiais podem ser personalizados transportadora.

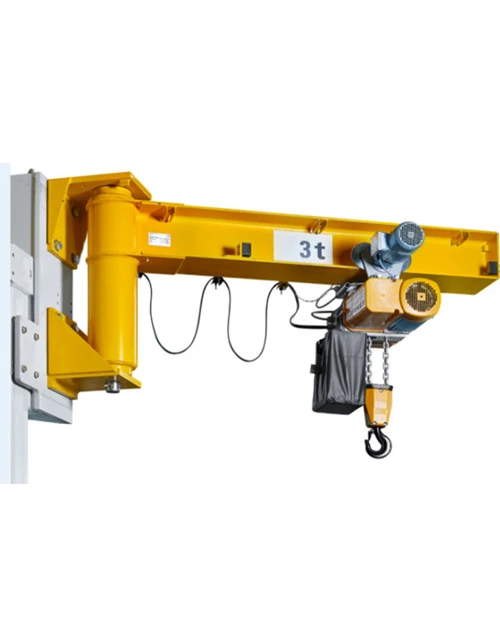

● Dispositivo de troca de molde: instalado na estrutura principal da máquina, utilizado para içar o molde ao trocar o molde, equipado com talha elétrica de corrente (guindaste) e dispositivo de caminhada elétrica

3. Sistema de alimentação

● A caixa de alimentação é acionada hidraulicamente e utiliza um controle de válvula proporcional de alta dinâmica sistema. Este dispositivo está equipado com um dispositivo de mistura acionado hidraulicamente, que de forma rápida e efetivamente preenche o molde. O dispositivo de mistura é controlado por proporcional de alta dinâmica válvulas e um dispositivo de alimentação. O braço frontal da caixa de alimentação está equipado com um ajustável escova de limpeza.
● Alimentação robusta por braço oscilante, com rolos de grande diâmetro em ambos os lados do dispositivo de alimentação para garanta um movimento horizontal uniforme e estável da caixa de alimentação.
● Os trilhos-guia da caixa de alimentação adotam tiras substituíveis resistentes ao desgaste, tornando mais conveniente para manutenção

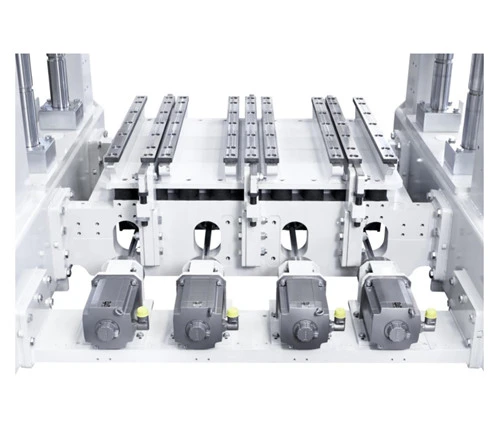

4. Sistema de Servo Vibração “Ultra Dinâmico”

A tecnologia de servo vibração “Super Dynamic” é uma vibração adaptativa de alta eficiência sistema projetado especificamente para máquinas de blocos. Os servomotores respondem mais rápido taxa possível, alcançando o mais alto desempenho de vibração, reduzindo o uso de cimento, encurtando os ciclos de produção e produzindo produtos de concreto de alta densidade. A vibração O sistema pode se adaptar de forma flexível às diferentes necessidades de produção de produtos de concreto.

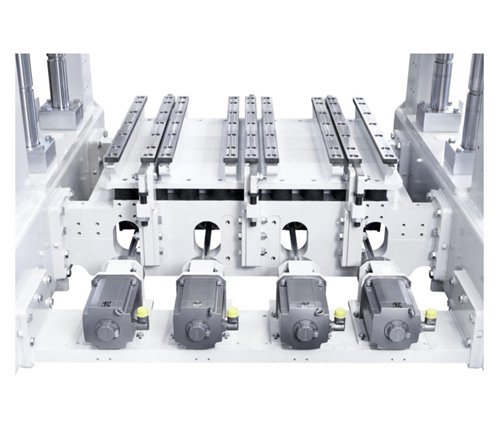

● Oito unidades vibratórias, com equilíbrio mecânico ajustado individualmente por oito servoacionamentos

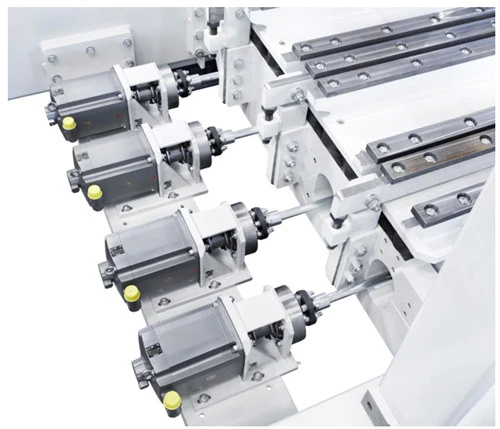

● Oito eixos de motor com acoplamentos elásticos
● Oito servomotores, cada um montado em uma viga externa de isolamento de vibração na carcaça do motor
● A mesa vibratória não requer banho de óleo (ecologicamente correta)

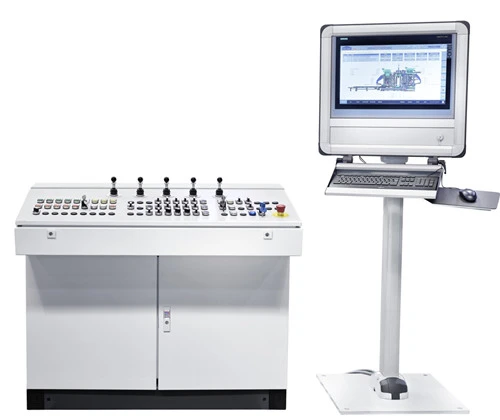

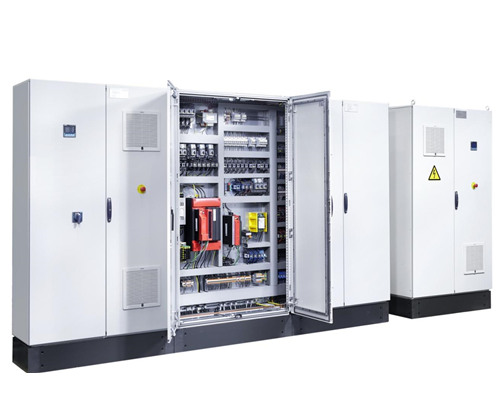

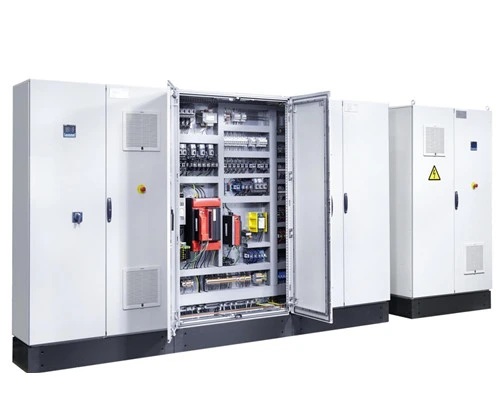

5. Sistema de controle servo preciso

Através do feedback do sinal, a fase e a velocidade da vibração são controladas, Através do feedback do sinal, a fase e a velocidade da vibração são controladas, síncronas controle de movimento e espera de alta velocidade, início de vibração e eliminação de vibração podem ser concluído em um curto espaço de tempo, ajudando a encurtar o tempo do ciclo e a conseguir uma melhor frenagem efeito.' Através do circuito fechado duplo de posição e velocidade, a força excitante é controlada agir apenas na direção vertical, maximizando a força excitante efetiva, evitando danos à máquina pela força excitante horizontal, prolongando a vida útil da máquina, e ser capaz de fazer configurações diferenciadas para diferentes requisitos do produto para produzir produtos de alta qualidade.

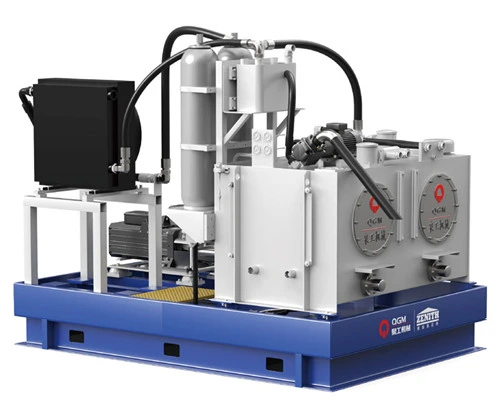

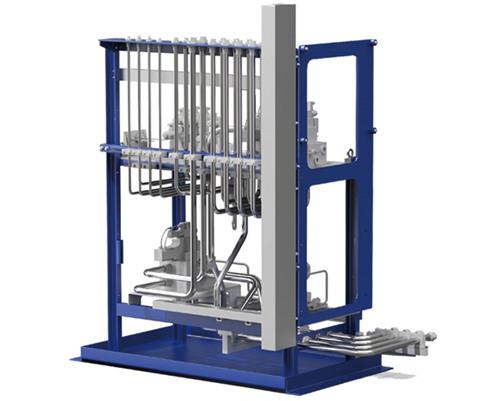

6. Sistema Hidráulico

A cabeça de pressão, a estrutura do molde, o carro de agregados e o carro de tecido são controlados pelo cabeçote do tamper, a estrutura do molde, a caixa de alimentação para mistura de base e mistura de face são controladas por válvulas direcionais proporcionais com feedback do núcleo da válvula, oferecendo tempos de resposta curtos. O sistema de controle de malha fechada (régua / codificador de deslocamento -PLC- -proporcional cilindro de óleo com válvula direcional) garante controle preciso, com cilindro de óleo rápido e estável movimento. A estação hidráulica utiliza uma bomba de pistão de deslocamento variável, que para bombear óleo sob pressão quando o sistema hidráulico atinge a pressão definida, descarregando o bomba e reduzindo o consumo de energia. A estação hidráulica está equipada com um acumulador para alimentação auxiliar de óleo, permitindo que múltiplas ações ocorram simultaneamente, com pressão estável do sistema hidráulico. O sistema também inclui um sensor de pressão, que exibe no painel de operação para fácil monitoramento, bem como um sensor de temperatura, refrigerador e aquecedor para controlar efetivamente a temperatura do óleo e manter um bom óleo hidráulico desempenho.
